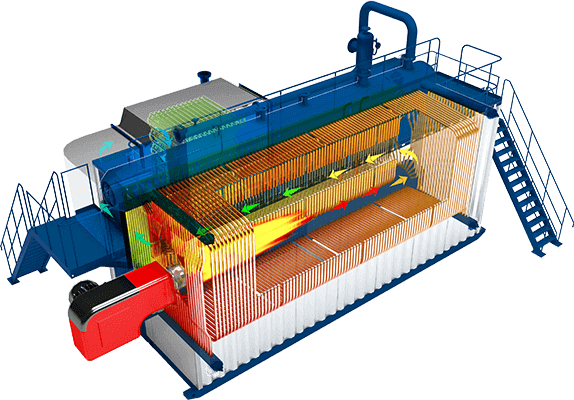

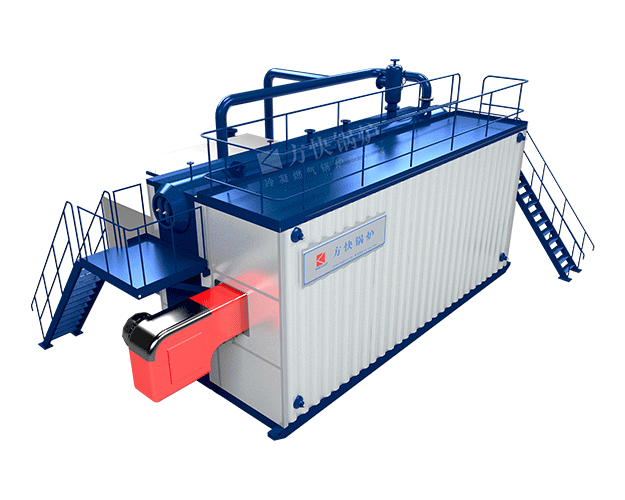

SZS水管蒸汽锅炉

产品简介 产品优势 核心技术 产品参数

额定蒸发量:1-20t/h

热效率:100-104%

适用燃料:天然气、城市煤气、液化石油气、柴油、重油等

应用范围:学校采暖、食品加工、石油提炼等

简介:采用双锅筒纵置式“D”型布置结构,锅炉整装出厂,布局紧凑合理,占地面积小,用户现场施工量小,可在短时间内完成安装。

SZS水管蒸汽锅炉

WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数
  • 低氮环保

    锅炉采用烟气梯级余热回收的设计思想,在锅炉本体尾部设有烟气冷凝器,在降低烟气温度(低于100°C ),提升锅炉效率的同时也减少了烟气中的有害成分。

  • 高效节能

    锅炉烟气和工质采用逆流布置,平均温压大,传热好,炉膛容积选取合理,保证燃料充分燃烧,保温材料选用硅酸铝毡和超细玻璃丝绵,总厚度达200mm左右,两种保温层间为空气夹层,这种保温绝热使得锅炉散热损失降至最低,热效率大大提高,节省燃料,运行费用低。

  • 安全可靠

    锅炉为双锅筒纵置式,水容量小,燃气(油)做燃料,炉内蓄热量很小,停电后水的汽化速率低,因而使停电保护操作简单;锅炉布置有防爆门和炉膛压力监测装置,确保运行安全可靠。

操作方便

上下锅筒前后布置有人孔装置,炉膛后部和烟道上都布置有检查门,方便检修;锅炉为整装锅炉,在满足运输尺寸要求的同时,使安装周期缩短,同时铝外包与骨架之间用螺栓连接,拆卸方便,利于维修。

整装出厂

锅炉采用整体化设计,整装出厂,即安即用,减少用户现场安装量。

WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数

自主研发电控柜、PLC(可编程逻辑控制器)

蒸汽锅炉控制系统是我公司吸收国外先进技术,结合国内锅炉控制自动化的各种需要和具体应用现状,采用现代控制技术,而推出的新一代锅炉控制系统。适用于燃蒸汽锅炉的自动控制,具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、性能价格比高等优点。

波纹炉胆

先进性主要体现在:原为依靠外单位加工,现定制加工设备,通过试验制定了内部波胆加工工艺数据。加工前,应先进行划线,不同的波距应增加对应的收缩量,加工时按划线的位置进行加工。

SZS水管蒸汽锅炉

WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数
项目型号 单位 SZS10-1.6-Y(Q) SZS15-1.6-Y(Q) SZS20-1.6-Y(Q) SZS25-1.6-Y(Q) SZS30-1.6-Y(Q) SZS40-1.6-Y(Q) SZS50-1.6-Y(Q)
锅炉尺寸 A mm 9560 10250 10260 10280 13110 13700 14840
B mm 7460 7500 8500 8900 9150 9250 9360
C mm 4230 4250 4460 4760 4780 4800 4830

SZS燃油(气)过热蒸汽水管锅炉尺寸表

项目型号 单位 SZS10-1.6/350-Y(Q) SZS15-1.6/350-Y(Q) SZS20-2.5/400-Y(Q) SZS25-2.5/400-Y(Q) SZS30-2.5/400-Y(Q) SZS35-2.5/400-Y(Q) SZS40-2.5/400-Y(Q)
锅炉尺寸 A mm 9960 11760 12460 12800 13710 14610 16250
B mm 7470 8400 8670 9210 9350 9420 9500
C mm 4430 4880 4980 5050 5120 5520 5650

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。

SZS燃油(气)饱和蒸汽水管锅炉技术参数表

项目型号 单位 SZS10-1.6-Y(Q) SZS15-1.6-Y(Q) SZS20-1.6-Y(Q) SZS25-1.6-Y(Q) SZS30-1.6-Y(Q) SZS40-1.6-Y(Q) SZS50-1.6-Y(Q)
额定蒸发量 t/h 10 15 20 25 30 40 50
给水泵电功率 KW 11 15 18.5 22 30 30 45
风机电功率 KW 22 37 55 75 90 110 132
供气压力 天然气 mbar 300 450
城市煤气 mbar 300 450
液化石油气 mbar 300 450
燃料耗量 柴油 Kg/h 637.1 955.7 1274.3 1592.8 1911.4 2548.5 2789.7
重油 Kg/h 662.3 993.5 1324.7 1655.8 1987 2649.3 2649.3
天然气 Nm³/h 673.3 1009.9 1346.6 1683.2 2019.9 2693.1 3121.7
城市煤气 Nm³/h 1367.5 2051.3 2735 3418.8 4102.6 5470.1 5470.1
液化石油气 Nm³/h 246.2 369.3 492.3 615.4 738.5 984.7 984.7
通用 额定蒸汽压力 MPa 1.6 热效率 % 100-104 额定饱和蒸汽温度 204
使用电源 V/Hz 380/50 燃烧方式 MPa 微正压室燃 给水温度 20
供气口 DN 根据供气压力定 燃烧调节方式 MPa 全自动比例调节 排烟温度 60-90

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。

SZS燃油(气)过热蒸汽水管锅炉技术参数表

项目型号 单位 SZS10-1.6/350-Y(Q) SZS15-1.6/350-Y(Q) SZS20-2.5/400-Y(Q) SZS25-2.5/400-Y(Q) SZS30-2.5/400-Y(Q) SZS35-2.5/400-Y(Q) SZS40-2.5/400-Y(Q)
额定蒸发量 t/h 10 15 20 25 30 35 40
给水泵电功率 kW 18.5 37 55 90 90 90 110
风机电功率 kW 22 37 55 75 90 90 110
供气压力 天然气 mbar 300 450
城市煤气 mbar 300 450
液化石油气 mbar 300 450
燃料耗量 柴油 kg/h 711.8 1067.7 1475.4 1844.2 2213 2581.9 2950.7
重油 kg/h 740 1109.9 1533.7 1917.1 2300.6 2684 3067.4
天然气 Nm³/h 752.2 1128.3 1599.1 1948.3 2338.6 2728.4 3118.2
城市煤气 Nm³/h 1527.8 2291.7 3166.7 3958.3 4750 5541.7 6333.3
液化石油气 Nm³/h 275 412.5 570 712.6 855.1 977.6 1140.1
额定蒸汽压力 MPa 1.6 2.5
额定过热蒸汽温度 350 400
通用 使用电源 V/Hz 380/50 燃烧方式 MPa 微正压室燃 给水温度 20
供气口 DN 根据供气压力定 燃烧调节方式 MPa 全自动比例调节 排烟温度 60-90

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。

SZS燃油(气)过热蒸汽水管锅炉接口尺寸表

项目型号 单位 SZS10-1.6/350-Y(Q) SZS15-1.6/350-Y(Q) SZS20-2.5/400-Y(Q) SZS25-2.5/400-Y(Q) SZS30-2.5/400-Y(Q) SZS35-2.5/400-Y(Q) SZS40-2.5/400-Y(Q)
法兰-PN MPa 2.5 4
给水口-PN mm 50 65 80 100
主蒸汽出口-PN mm 150 200 250
副蒸汽出口-DN mm 40
手动排污口-DN mm 50
连续排污口-DN mm 40 50
安全阀接口-DN mm 80 100 125 150
供油进/出口-DN mm 20 25
安全阀泄放口-DN mm 100 125 150 200
排烟借口尺寸 mm 650*650 1000*850 1650*640 1650*675 1500*700 1500*700 1600*800
设备概略重量 t 31 49 65 70 75 80 86

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
