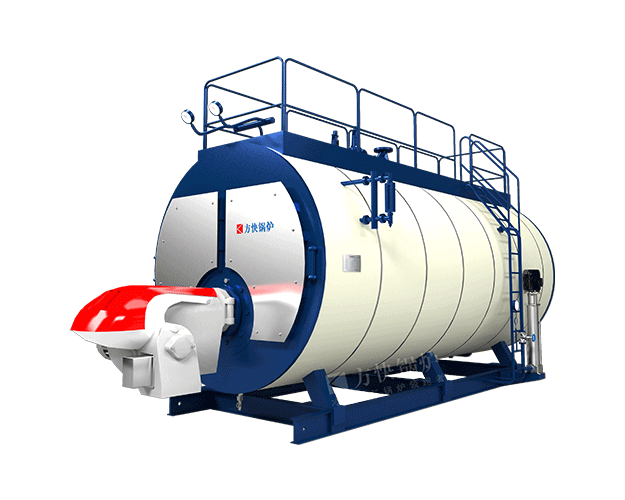

WNS分体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数

额定蒸发量:1-20t/h

热效率:96-98%

适用燃料:天然气、轻油等

应用范围:造纸、医药、化工等

简介:凝蒸汽锅炉系列采取优秀的设计理念,根据各梯级热能热点不同,烟气余热梯级利用,充分吸收烟气中的余热,锅炉效率得到极大程度的提升。配套自主设计研发的PLC全自动智能控制系统,采用机电一体化控制设备结合可编程逻辑控制器联合控制方式,锅炉自动化控制程度和运行可靠程度高,操作直观简便。

WNS分体冷凝蒸汽锅炉

WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数
  • 高厚度包装外壳

    方快分体冷凝蒸汽锅炉壳体采用2mm高厚度印花钢板包装,结合玻璃丝绵与硅酸铝毡毯组成的保温层,保温效果较传统锅炉大幅度提高。

  • 增设第5水位检测

    锅筒内增加极低水位保护检测,发生缺水情况时可及时将锅炉进行停机及报警处理,确保锅炉安全运行;与外置的水位报警器、差压式水位检测构成多重水位保护系统。

  • 水垢探测装置

    水垢探测装置是我公司自主开发的专利技术,它能根据温度的变化情况对受热面的水垢情况进行自动分析,当水垢超标时控制系统会以字幕提示用户及时除垢,使用户不用打开锅炉本体就能实时知道锅炉内部的结垢情况。

变频连续补水技术

水位稳定,波动小,输出蒸汽压力波动小;锅炉内水位稳定,蒸汽含水率低,质量高;水泵平稳运行,有效延长使用寿命,节约电能。

全自动运行,操作轻松自如

火焰自动调节和自动检测功能可实现对燃烧火焰的控制;锅炉冷凝器出、进水温度可直接显示,可直接了解水温、当前水位等运行参数;烟气监控装置可自动检测锅炉排烟温度,更方便地掌握锅炉燃烧情况。

WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数

自主研发电控柜、PLC(可编程逻辑控制器)

蒸汽锅炉控制系统是我公司吸收国外先进技术,结合国内锅炉控制自动化的各种需要和具体应用现状,采用现代控制技术,而推出的新一代锅炉控制系统。适用于燃蒸汽锅炉的自动控制,具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、性能价格比高等优点。

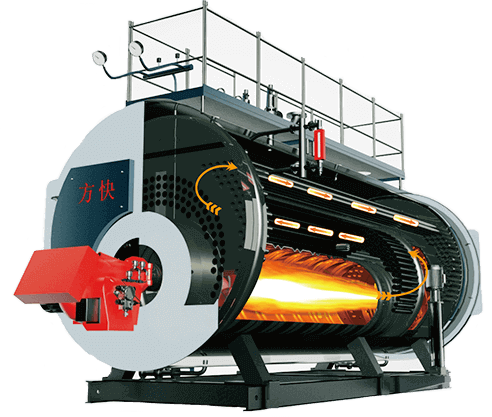

波纹炉胆

先进性主要体现在:原为依靠外单位加工,现定制加工设备,通过试验制定了内部波胆加工工艺数据。加工前,应先进行划线,不同的波距应增加对应的收缩量,加工时按划线的位置进行加工。

分体冷凝蒸汽锅炉

WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数
项目型号 单位 WNS1
1.0-YQ
WNS2
1.0-YQ
WNS2
1.25-YQ
WNS3
1.25-YQ
WNS4
1.25-YQ
WNS6
1.25-YQ
WNS8
1.25-YQ
WNS10
1.25-YQ
WNS10
1.6-YQ
WNS15
1.25-YQ
WNS15
1.6-YQ
WNS20
1.25-YQ
额度蒸发量 t/h 1 2 2 3 4 6 8 10 10 15 15 20
对应发热量 10⁴kcal/h 64 128 128 192 256 384 512 640 640 960 960 1280
燃烧调节方式 全自动两段火 全自动比例调节
燃料耗量 柴油 kg/h 64.4 128.9 128.9 193.3 257.7 386.6 514.4 644.3 644.3 966.5 966.5 1288.6
重油 kg/h 67 134 134 200.9 267.9 401.9 535.8 669.8 669.8 1004.7 1004.7 1339.6
天然气 Nm³/h 70.8 141.5 141.5 212.3 283 424.6 566.1 707.6 707.6 1061.4 1061.4 1415.2
城市燃气 Nm³/h 143.7 287.4 287.4 431.2 574.9 862.3 1149.8 1437.2 1437.2 2155.9 2155.9 2874.5
电功率 燃油 KW 3.55 8.9 8.9 14 16 18 29 34 34 69 69 2874.5
燃气 KW 3.2 8.5 8.5 13 16 18 29 34 34 61 61 67
最大锅炉尺寸 A mm 3830 4860 5020 5110 6110 6950 7530 8300 8300 8750 8750 9620
B mm 1900 2670 2560 2790 2800 2910 3390 3260 3310 3500 3500 5180
C mm 3010 3290 3250 3490 3640 3830 4350 4320 4320 4430 4430 5270
阀门压力 MPa 1.6(2.5)
蒸汽出口-DN mm 50 65 65 80 100 125 125 150 150 200 200 200
进水口-DN mm 40 40 40 40 40 40 40 50 50 50 50 65
排污口-DN mm 40 40 40 50 50 50 50 50 50 50 50 50
烟囱直径 mm 300 350 350 450 450 550 550 700 700 900 900 900
重量 t 5.6 8.2 12.1 16 11.3 16.7 21.9 25.9 28.2 34.9 39.3 41.9
通用 额定蒸汽温度 (184)194(204) 额定热效率 % 97-100 燃烧方式 MPa 微正压室燃
额定进水温度 20 额定蒸汽压力 MPa (1)1.25(1.6) 使用电源 V/Hz 380/50

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
