WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数

额定蒸发量:1-20t/h

热效率:100-104%

适用燃料:天然气、城市煤气、柴油、重油等

应用范围:食品、建筑、纺织、医院、机械机电等

简介:锅炉采取优秀的设计理念,根据各品味热能的热点,烟气余热体积利用,充分吸收烟气中余热,锅炉效率得到极大程度的提升,可达104%以上。

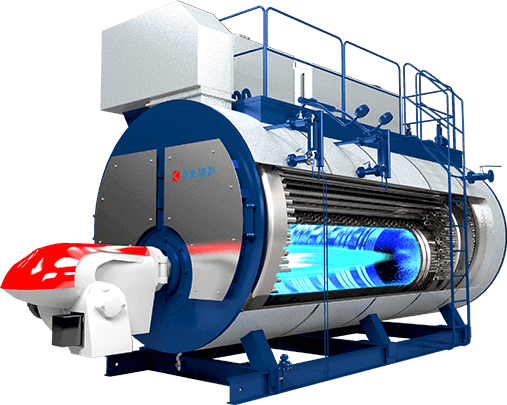

一体冷凝蒸汽锅炉

WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数
  • 全方位保护系统

    锅炉设有多重保护系统:水位保护、压力控制保护、符合自动调节功能、电源异常保护功能、时间设置功能、烟温超高报警功能;燃烧器压力保护、停电自锁保护、电源故障保护等功能;以及对运行历史、故障历史等自动记录功能,都使锅炉运行更安全,使用更放心。

  • 全自动控制系统

    自主设计研发的PLC全自动智能控制系统,采用机电一体化设计结合可编程逻辑控制器,大大提升锅炉自动化运行程度和运行可靠度,操作直观简单。

  • 运行效率高

    差压式检测、变频连续给水系统的设计,都让锅炉运行更加稳定,运行效率更高。

使用寿命长

燃烧室完全浸入水中,冷却效果好,后管板不受高温烟气冲刷,改善锅炉运行环境,延长锅炉使用寿命;采用波纹炉胆,既增加受热面又缓解热胀冷缩可能对燃烧室带来的伤害。

节省燃料

采用大炉膛设计,燃料燃烧更加充分,更节省燃料成本。

WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数

自主研发电控柜、PLC(可编程逻辑控制器)

蒸汽锅炉控制系统是我公司吸收国外先进技术,结合国内锅炉控制自动化的各种需要和具体应用现状,采用现代控制技术,而推出的新一代锅炉控制系统。适用于燃蒸汽锅炉的自动控制,具有可靠性高、自动化程度高、使用方便、操作简单、功能丰富、控制灵活、造型美观、性能价格比高等优点。

波纹炉胆

先进性主要体现在:原为依靠外单位加工,现定制加工设备,通过试验制定了内部波胆加工工艺数据。加工前,应先进行划线,不同的波距应增加对应的收缩量,加工时按划线的位置进行加工。

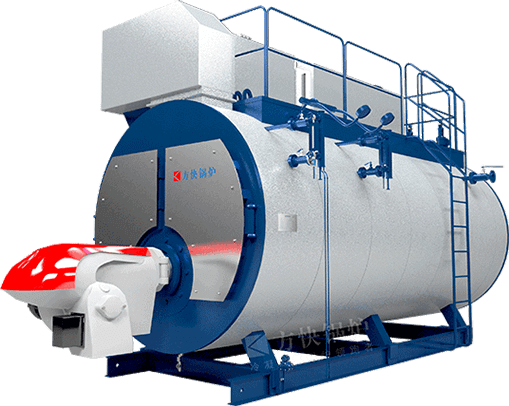

一体冷凝蒸汽锅炉

WNS一体冷凝蒸汽锅炉

产品简介 产品优势 核心技术 产品参数
工况参数 额度热功率(KW) 进/出水温度70℃/90℃ 进/出水温度60℃/80℃ 进/出水温度50℃/60℃ 进/出水温度30℃/40℃
热效率(%) 燃气耗量(m³/h) 出口烟温(℃) 热效率(%) 燃气耗量(m³/h) 出口烟温(℃) 热效率(%) 燃气耗量(m³/h) 出口烟温(℃) 热效率(%) 燃气耗量(m³/h) 出口烟温(℃)
V6-99 99 97.2 9.58 81.2 98.4 9.467 66 101.8 9.15 57.9 104.4 8.923 40.5
V5-99 99 97.2 9.58 81.2 98.4 9.467 66 101.8 9.15 57.9 104.4 8.923 40.5

天然气低位值按38.3MJ/Nm³

循环水量 相对升温的热水产率(L/H)
25℃ 35℃ 65℃
V6-99 3406 2433 1310
V5-99 3406 2433 1310
性能参数 氮氧化物(mg/Nm³) 储水容量(L) 电功率(W) 净重(kg) 满水重量(kg) 额定工作压力(MPa) 燃气口(mm) 燃气压力(Pa) 安全阀(mm) 安全阀压力(MPa) 排污口(mm) 进/出水口(mm) 排烟口(mm)
V6-99 <30 495 <390 620 1195 1.0 DN20 2-3000 DN25 1.1 DN20 DN50 Φ110
V5-99 <80 495 <390 620 1195 1.0 DN20 2-3000 DN25 1.1 DN20 DN50 Φ110

燃料消耗量为安装冷凝器以后的数值;燃料热值:重油9860kcal/kg、柴油10250kcal/kg、天然气9140kcal/kgNm³、液化石油气24988kcal/kgNm³、城市煤气4500kcal/kgNm³;

由于技术不断改进,如有变动恕不通知;详细参数请向方快锅炉有限公司总部索要。
